Преобразователи термоэлектрические разборные, унифицированные ТПК, ТПL с термометрической вставкой типа ВТ



                        ТУ4211-004-18121253-95

Преобразователи термоэлектрические предназначены для измерения температуры различных рабочих сред (пар, вода, газ, сыпучие материалы, химические реагенты и др.) не агрессивные к материалу 12Х18Н10Т.



Разборная унифицированная конструкция преобразователей позволяет, в зависимости от параметров измеряемой среды и внешних воздействующих факторов, формировать необходимый вариант конструкции преобразователя путем различного сочетания наружной части (НЧ), гильзы защитной (ГЗ) и термометрической вставки (ВТ)
Конструкция преобразователей позволяет производить замену ВТ в процессе эксплуатации без отключения работающего объекта. Все составляющие преобразователей могут быть заказаны по отдельности.



Технические характеристики

Номинальная статическая характеристика:................................................................................К(ХА), L(ХК)
Рабочий диапазон измеряемых температур, °С:
для вставок типа ВТК.................................-40 ... +800
для вставок типа ВТL.................................-40 ... +600
Класс допуска:..........................................................................................................................................................2
Диаметр термоэлектродной проволоки, мм........................................................................................0,7, 1,2

Сопротивление изоляции, МОм, не менее:................................................................................................100
 Количество рабочих спаев в изделии, шт.:..........................................................................................1 или 2
 Защищенность от воздействия пыли и воды по ГОСТ 14254.............................................................IP54
 Группа и вид климатического исполнения по ГОСТ 52931...........................................................Д2 и Р2
Устойчивость к механическим воздействиям по ГОСТ 52931........................................вибропрочные,
группа исполнения N3
Материал защитной арматуры:..........................................................................................сталь 12Х18Н10Т

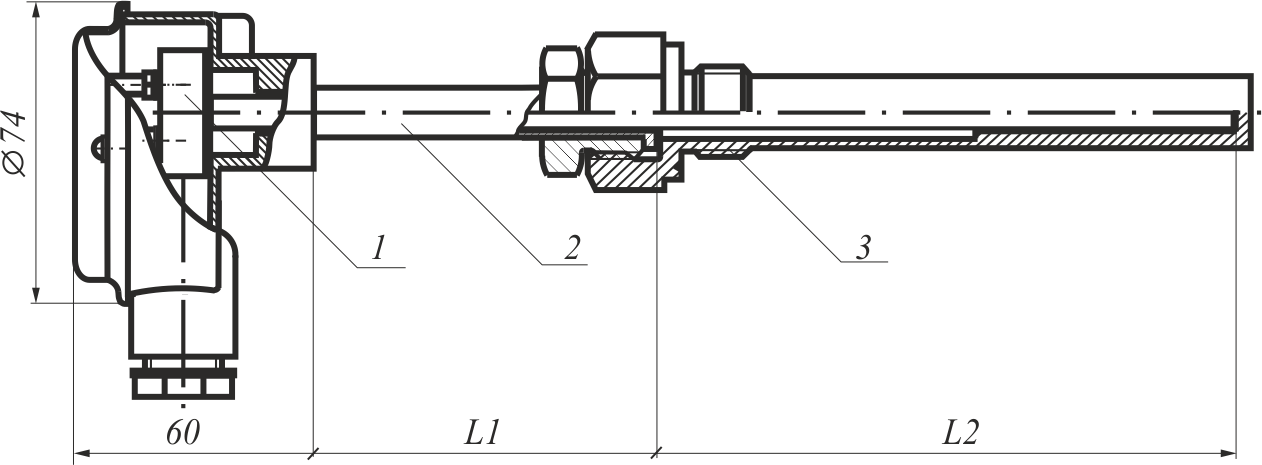

Конструктивное исполнение ТП



1. Вставка термометрическая (ВТ). 2. Наружная часть (НЧ). 3. Гильза защитная (ГЗ).

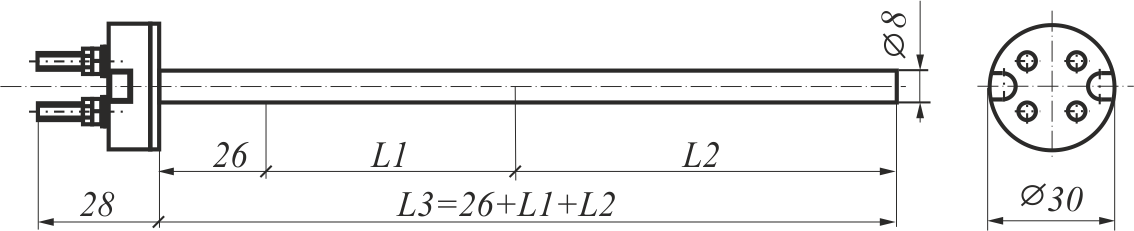

Конструктивное исполнение ВТ



L1 - наружная часть(НЧ);  L2 - погружаемая часть.

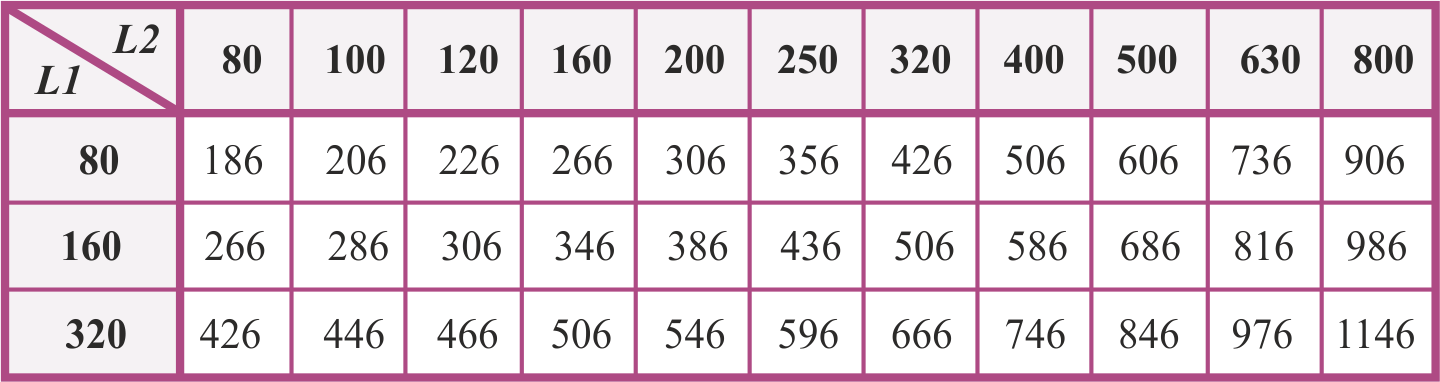

Длины термометрических вставок(L3), мм

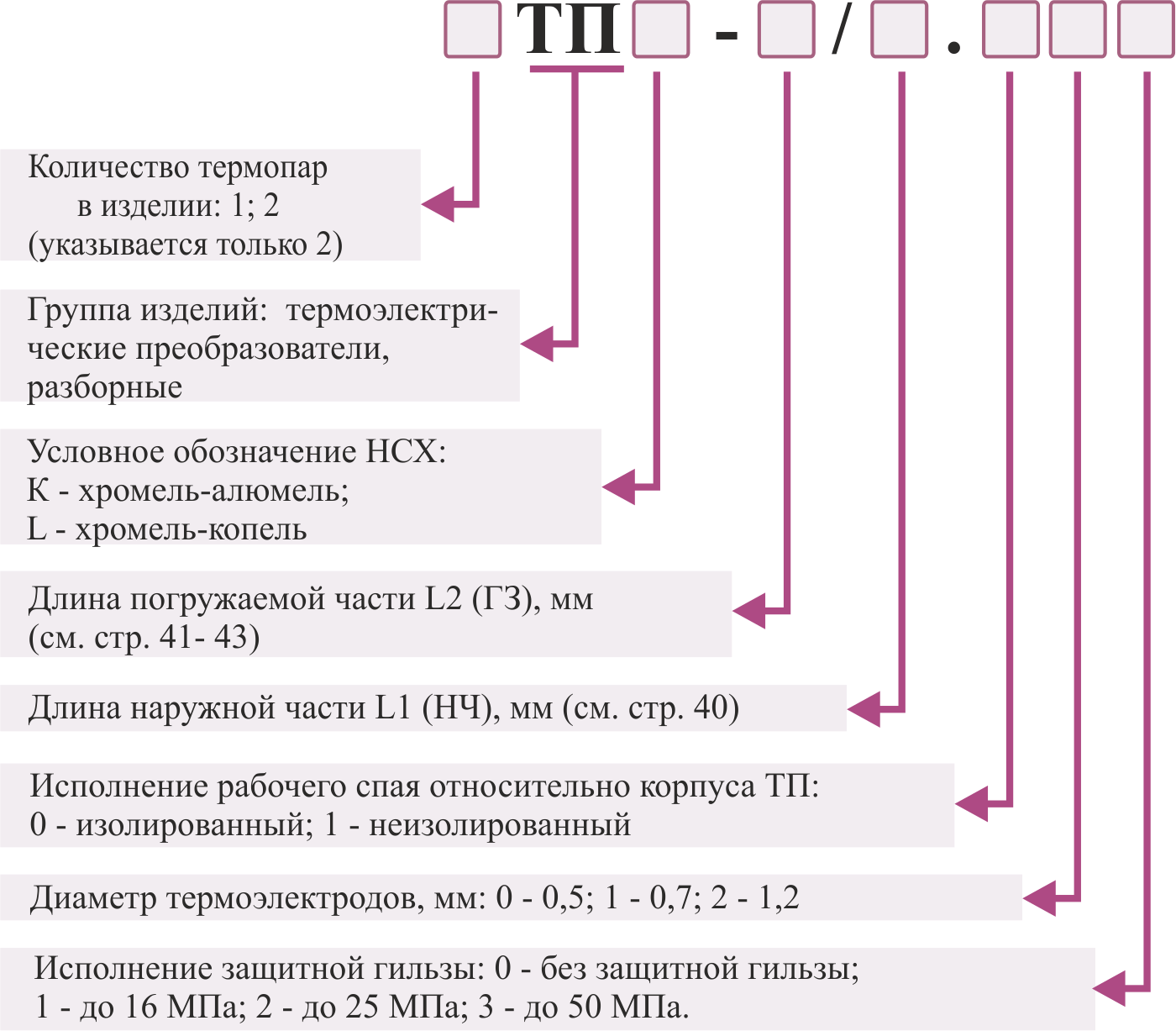

Условное обозначение ТП


   Примеры записи при заказе и в документации другой продукции, в которой ТП могут быть применены:

- термопреобразователь с одной термопарой, НСХ преобразования K, длинапогружаемой части 320 мм, длина наружной части 80 мм, изолированный рабочий спай, диаметр термоэлектродной проволоки 0,7 мм, защитная гильза до
25 МПа

"Преобразователь термоэлектрический
ТПК-320/80.012, ТУ 4211-004-18121253-95";

         -   термопреобразователь с двумя термопарами, НСХ преобразования L, длина погружаемой части 500 мм, длина наружной части 160 мм, изолированный рабочий спай, диаметр термоэлектродной проволоки 1,2 мм, защитная гильза до 16 МПа


"Преобразователь термоэлектрический
2ТПL-500/160.021, ТУ 4211-004-18121253-95".

Условное обозначение ВТ

Примеры записи при заказе и в документации другой продукции, в которой ВТ могут быть применены:

 -  вставка с одной термопарой, НСХ преобразования К, длина L3=426 мм, изолированный рабочий спай и диаметр термоэлектродной проволоки 0,7 мм

         "Вставка термометрическая ВТК-426.01
ТУ4211-004-18121253-95"

        -  вставка с двумя термопарами, НСХ преобразования L, длина L3=686 мм, изолированный рабочий спай и диаметр термоэлектродной проволоки 1,2 мм


"Вставка термометрическая
2ВТL-686.02, ТУ 4211-004-18121253-95".
