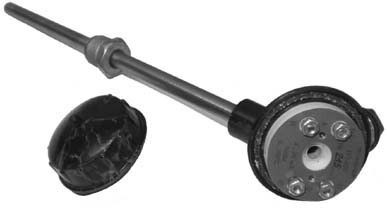

Термопреобразователи с унифицированным выходным сигналом ТС005ну, ТП005ну


   Термометры предназначены для преобразования значения температуры различных сред в унифицированный токовый выходной сигнал.

  Используется в системах автоматического контроля, регулирования и управления технологическими процессами в промышленных условиях без применения дополнительных нормирующих преобразователей.



    В термопреобразователях сопротивления ТС005ну и преобразователях термоэлектрических ТП005ну используется защитная арматура. ТС005 и ТПК005, соответственно, в коммутационную головку которых помещается измерительный преобразователь (ИП) в виде герметичной таблетки. В состав ИП входит компенсатор нелинейности входного сигнала и для ТП005ну - компенсатор температуры “холодного спая”.

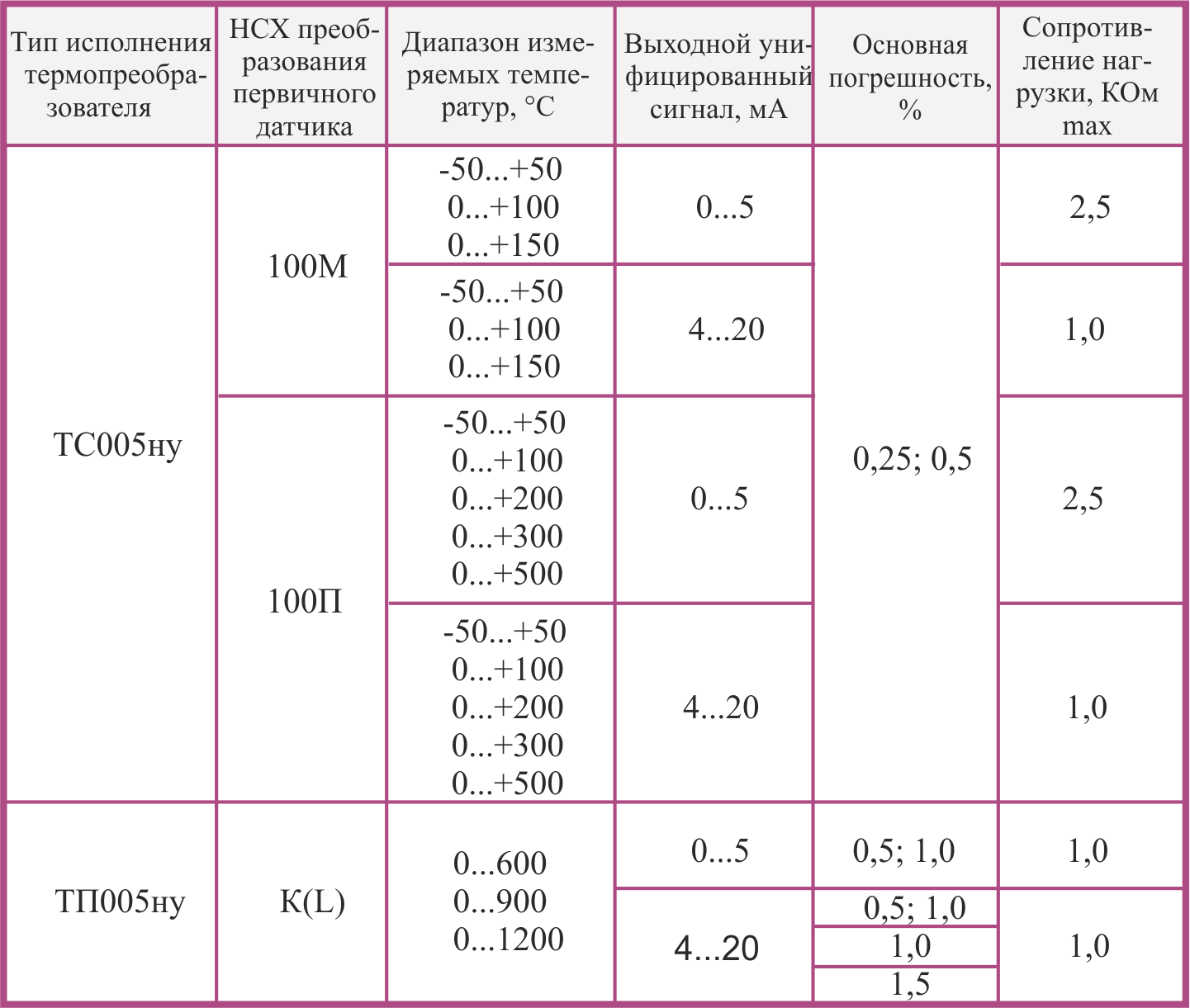

Технические характеристики




Дополнительная погрешность, вызванная изменением температуры окружающей среды от нормальной до любой темературы в пределах  рабочих температур на каждые 10°С, не превышает 0,5 предела допускаемой основной погрешности.

Напряжение питания (Uп) постоянным током, В..........................................................................18...36
Потребляемая мощность, не более, Вт...................................................................................................1,0
Время установления рабочего режима, не более, мин.......................................................................15
Группа климатического исполнения по ГОСТ 12997..................................................................Д2 и Р2
Устойчивость к механическим воздействиям по ГОСТ 12997..........................................................N3
Защищенность от воздействия пыли и воды по ГОСТ 14254........................................................JP54

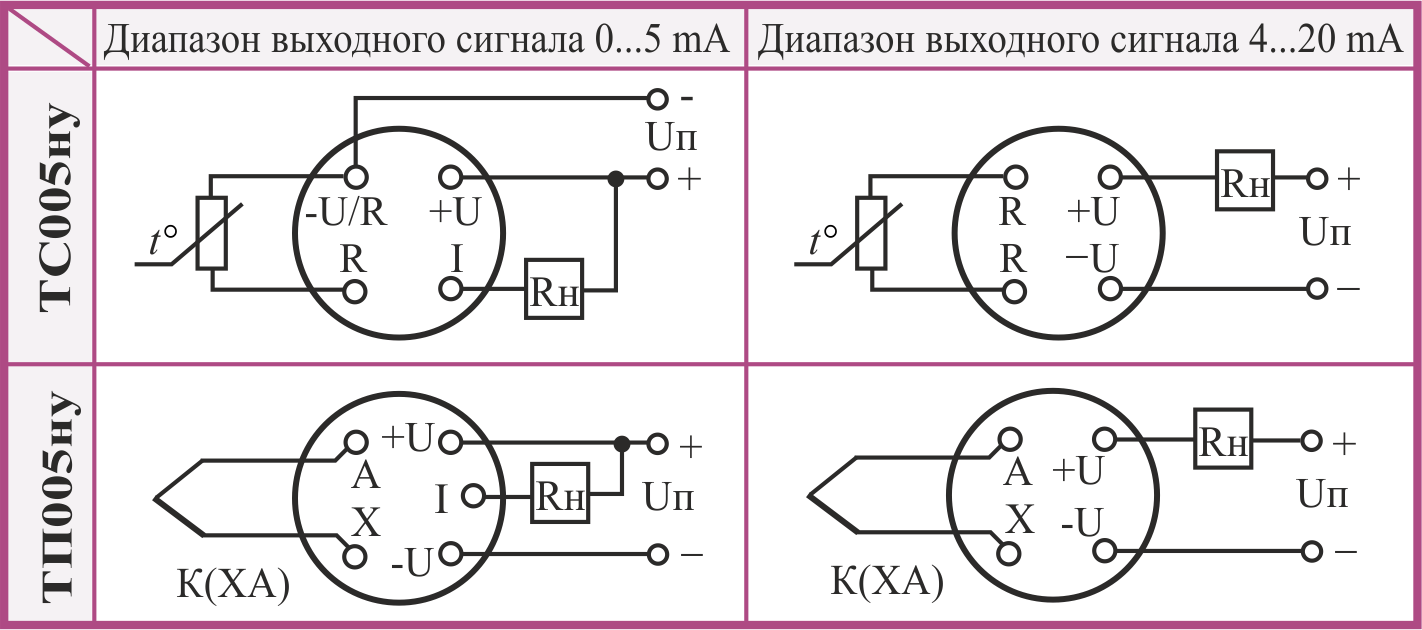

Схемы подключения

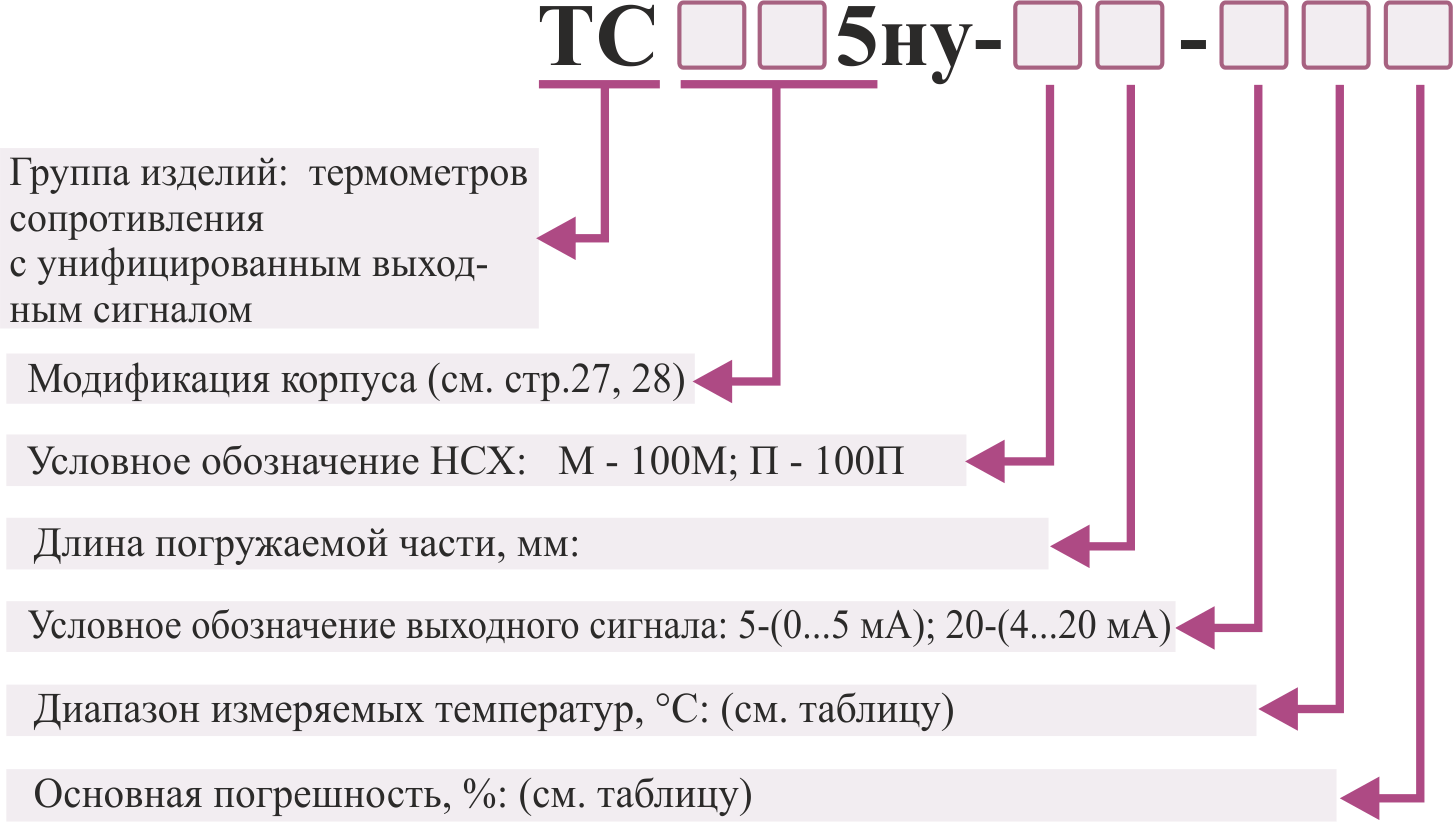

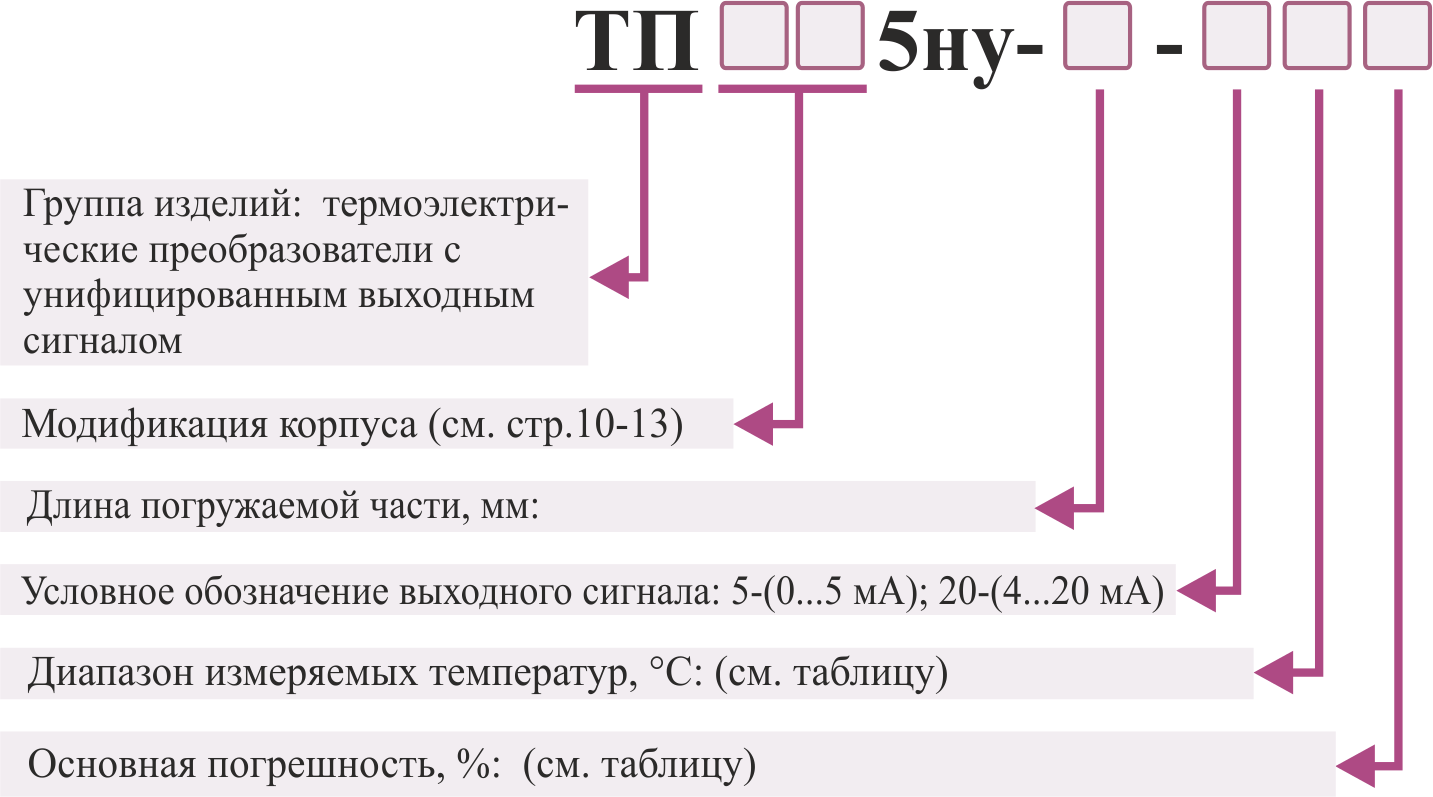

Условное обозначение




   Примеры записи при заказе и в документации другой продукции, в которой термопреобразователи могут быть применены:
   Преобразователь, модификация корпуса 045, медный, длина погружаемой части 120 мм, выходной сигнал 0..5 мА, диапазон измеряемых температур 0...150°С и основная погрешностью ИП - 0,5%

                   “Термопреобразователь ТС045ну-М120-5(0...150) 0,5
                                      ТУ4211-001-18121253-95”;

  Преобразователь, модификация корпуса 075, НСХ преобразования К(ХА), длина погружаемой части 250 мм, выходной сигнал 4...20 мА, диапазон измеряемых температур 0...600°С и основная погрешность ИП - 1,0%

                   “Термопреобразователь ТП075ну-250-20(0...600) 1,0
                                      ТУ4211-006-18121253-95”;


  Преобразователь, модификация корпуса 015, платиновый, длина погружаемой части 320 мм, выходной сигнал 4...20 мА, диапазон измеряемых температур 0...300° и основная погрешностью ИП - 0,5%

                  “Термопреобразователь ТС015ну-П320-20(0...300) 0,5
                                      ТУ4211-001-18121253-95”.


Примечание:  Измеритель преобразователь может поставляться отдельно, в том числе с НСХ 50М, 50П и ХК(L);  Для повышения точности измерения ИП могут изготавливаться и для других диапазонов температур.
