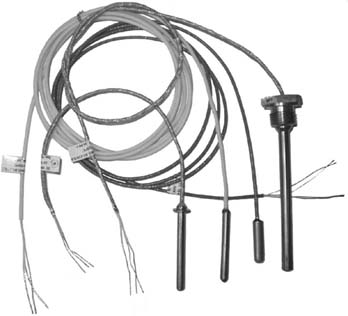

Термопреобразователи сопротивления с кабельным выводом типа ТС004


ТУ4211-001-18121253-2008


Термопребразователи сопротивления с кабельным выводом предназначены для измерения температуры и могут быть использованы во всех отраслях промышленности.





Технические характеристики

Номинальная статическая характеристика:....................50М; 100М; 50П; 100П; Pt100; Pt500; Pt1000
Класс допуска: ...............................................................................................................................................А; В; С
Рабочий диапазон измеряемых температур, °С:
с НСХ 50М, 100М ........................................... -50...+180
с НСХ 50П, 100П, Pt100 .............................. -50...+250
Сопротивление изоляции, МОм, не менее:................................................................................................100
Количество элементов в изделии, шт.:..................................................................................................1 или 2
Защищенность от воздействия пыли и воды по ГОСТ 14254..............................................................IP51
Группа климатического исполнения по ГОСТ 52931.......................................................................Д2 и Р2
Устойчивость к механическим воздействиям
по ГОСТ 52931...................................................................................вибропрочные, группа исполнения N3

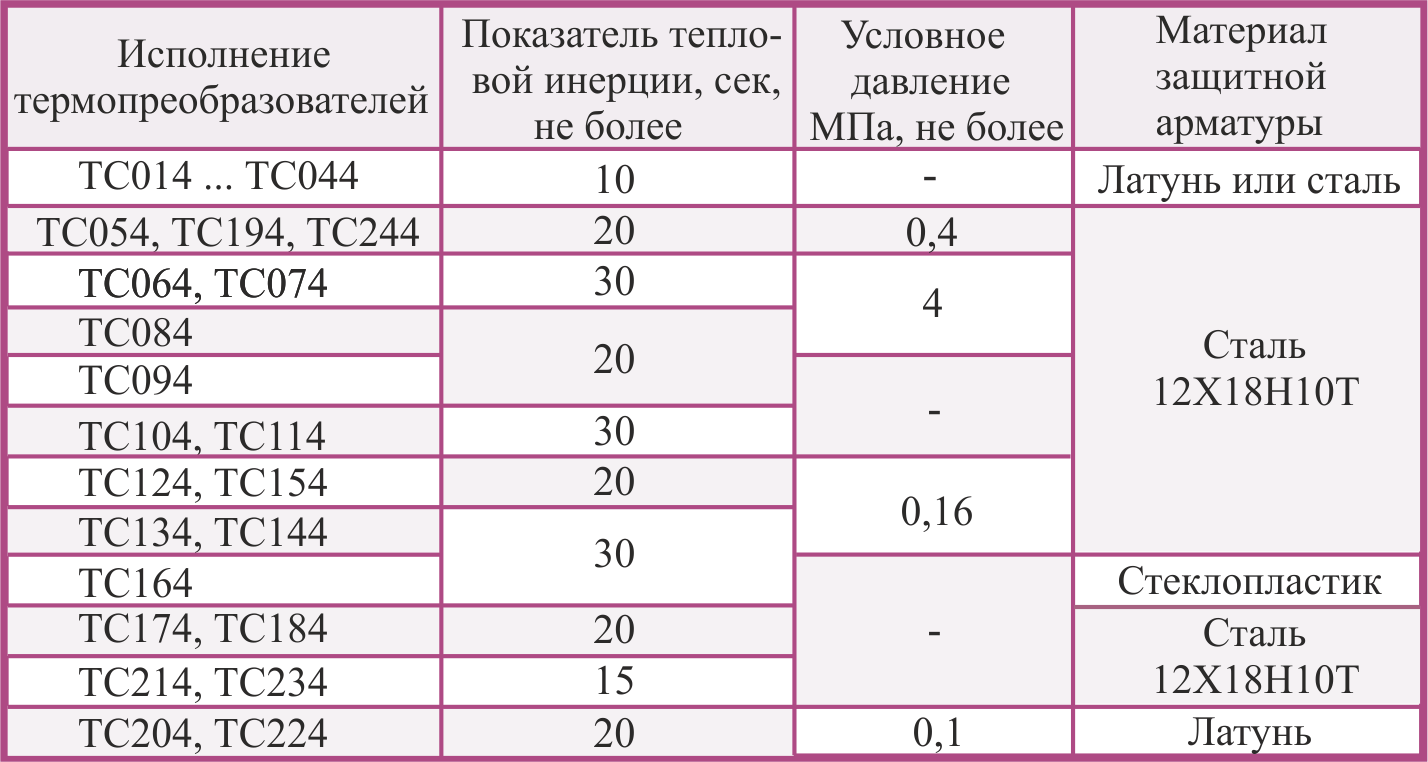

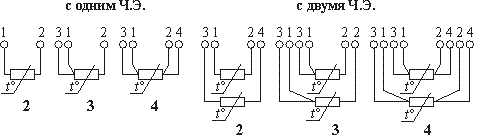

Схема соединений внутренних проводников

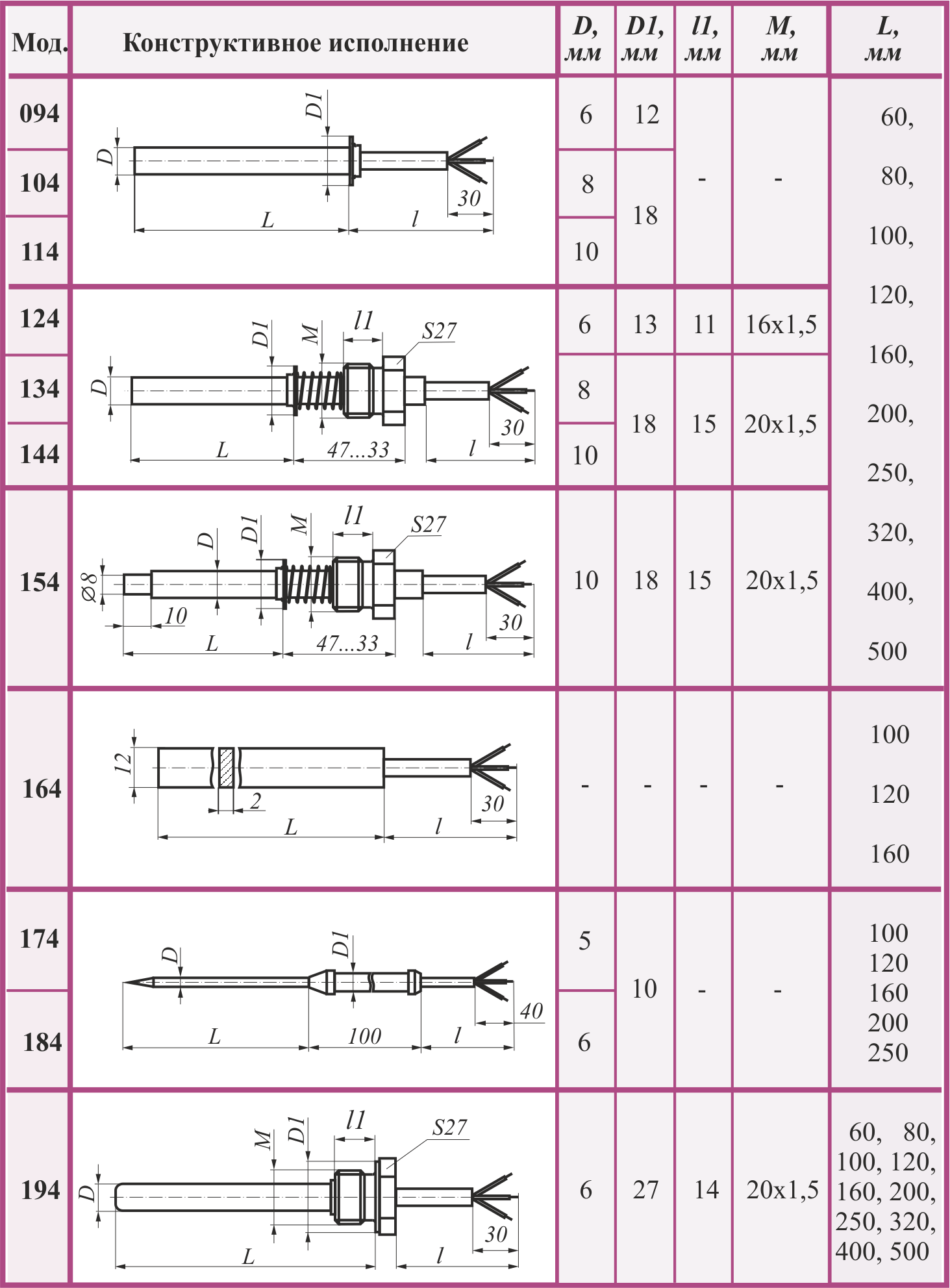

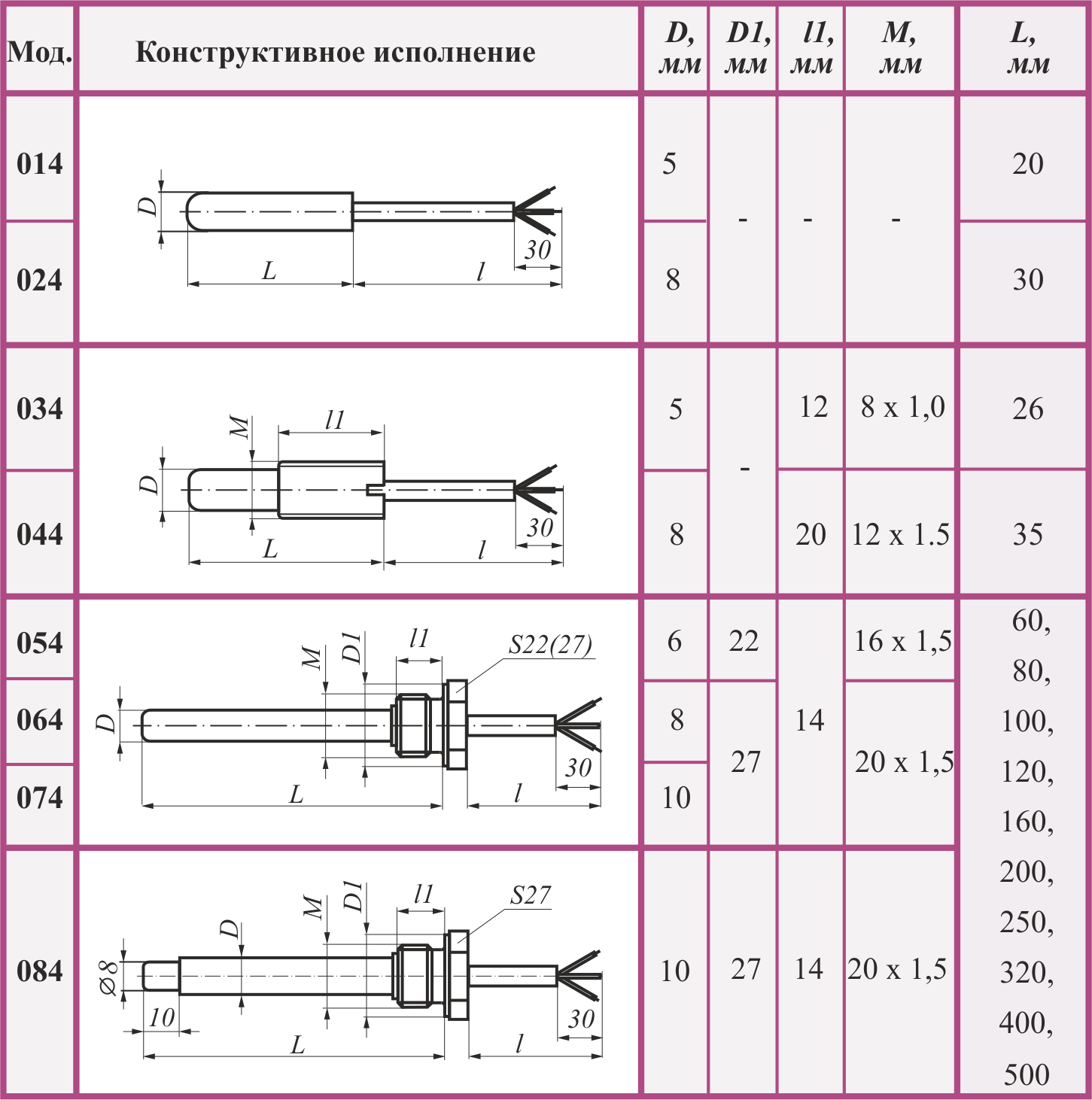

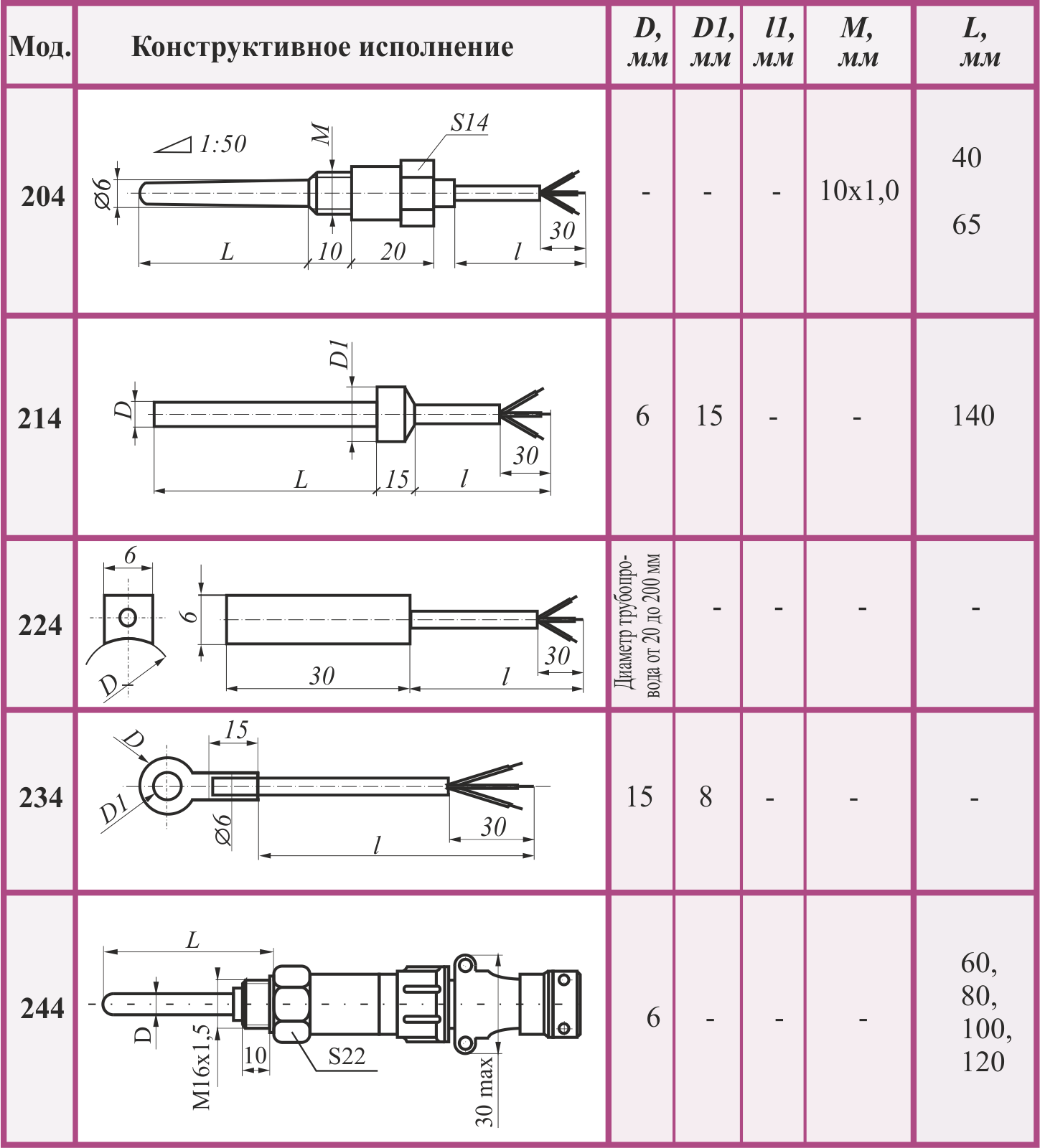

Модификация и конструктивное исполнение

Примечание: Длина соединительного кабеля l - определяется заказчиком.



НАШИ РЕКОМЕНДАЦИИ

*  При выборе глубины погружения термопреобразователей необходимо учитывать длину активной части ТС, которая определяется длиной чувствительного элемента (ТСП - 15...35 мм, ТСМ - 20...55 мм).

* Минимальная рекомендуемая глубина погружения при работе в потоке воды равна длине чувствительного элемента плюс пять диаметров корпуса ТС.

*  Минимальная рекомендуемая глубина погружения в воздушной среде равна длине чувствительного элемента плюс пятнадцать диаметров корпуса ТС

* Перед установкой ТС необходимо проверить целостность измерительной цепи и сопротивление изоляции между измерительной цепью и корпусом ТС. Сопротивление изоляции должно быть не менее 100 МОм в нормальных климатических условиях.ров корпуса ТС.

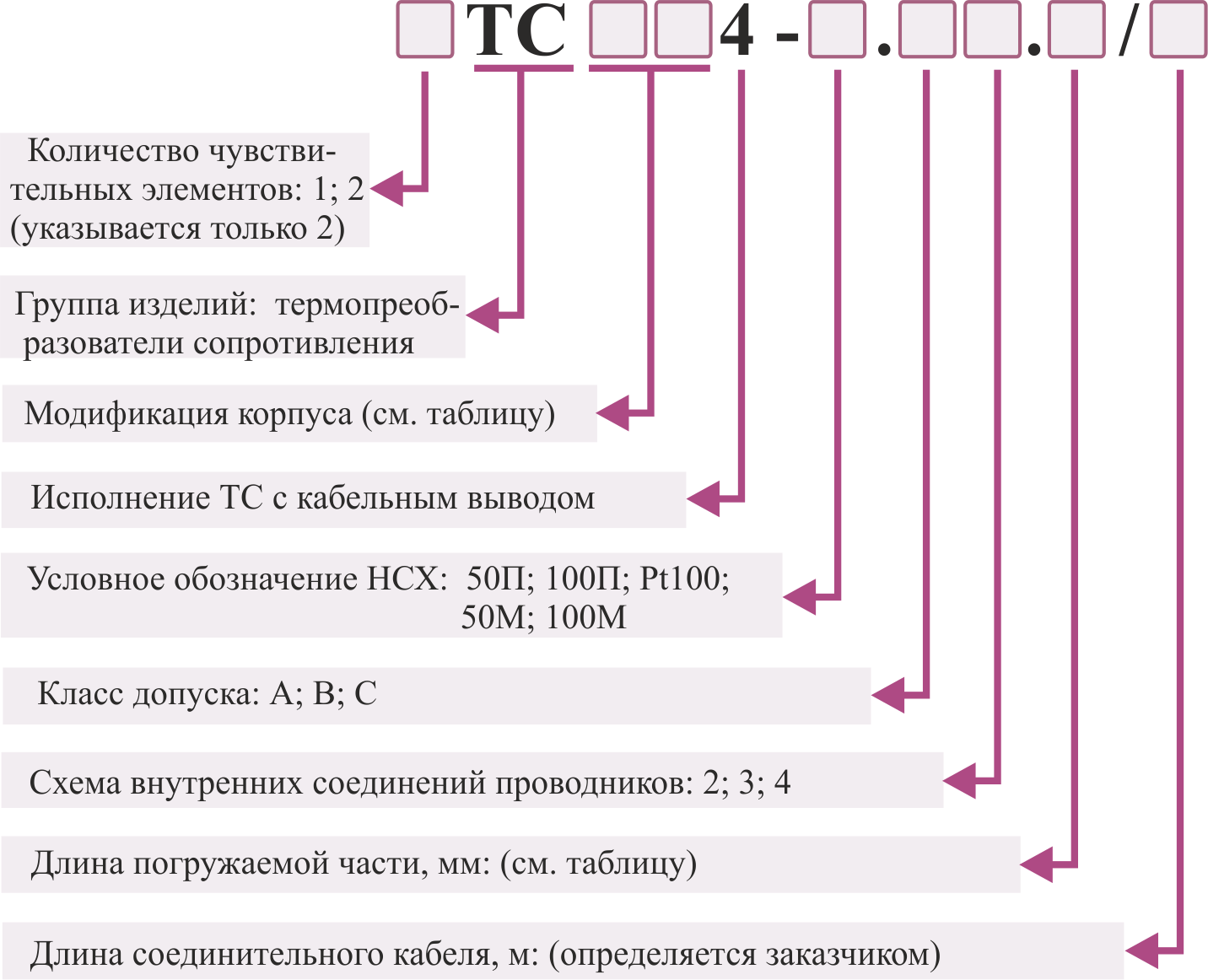

УСЛОВНОЕ ОБОЗНАЧЕНИЕ


Примеры записи при заказе и в документации другой продукции, в которой ТС могут быть применены:

   -  преобразователь сопротивления одинарный, модификация корпуса 054, НСХ преобразования 100М, класс В, четырехпроводная схема соединения внутренних проводников, длина погружаемой части 320 мм и длина соединительного кабеля 1,2 м

          «Термопреобразователь сопротивления   ТС054-100М.В4.320/1,2,  ТУ4211-001-18121253-95»

   -  преобразователь сопротивления двойной, модификация корпуса 134, НСХ преобразования 50М, класс В, трехпроводная схема соединения внутренних проводников, длина погружаемой части 120 мм и длина соединительного кабеля 0,5 м

        «Термопреобразователь сопротивления   2ТС134-50М.В3.120/0,5,  ТУ4211-001-18121253-95».
