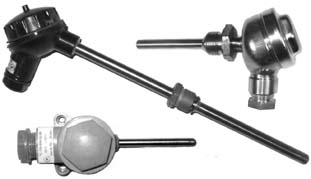

Термопреобразователи сопротивления с коммутационной головкой ТС005


ТУ4211-001-18121253-2008


Термопреобразователи сопротивления предназначены для непрерывного измерения температуры и могут быть использованы во всех отраслях промышленности.





Технические характеристики

Номинальная статическая характеристика:....................50М; 100М; 50П; 100П; Pt100; Pt500; Pt1000
Класс допуска: ...............................................................................................................................................А; В; С
Рабочий диапазон измеряемых температур, °С:
с НСХ 50М, 100М ........................................... -50...+180
с НСХ 50П, 100П, Pt100 .............................. -50...+500
Количество элементов в изделии, шт.:...................................................................................................1 или 2
Защищенность от воздействия пыли и воды по ГОСТ 14254..............................................................IP54
Группа климатического исполнения по ГОСТ 52931.........................................................................Д2 и Р2
Материал защитной арматуры:......................................................................................................12Х18Н10Т
Устойчивость к механическим воздействиям
по ГОСТ 12997...................................................................................вибропрочные, группа исполнения N3


Схема соединений внутренних проводников

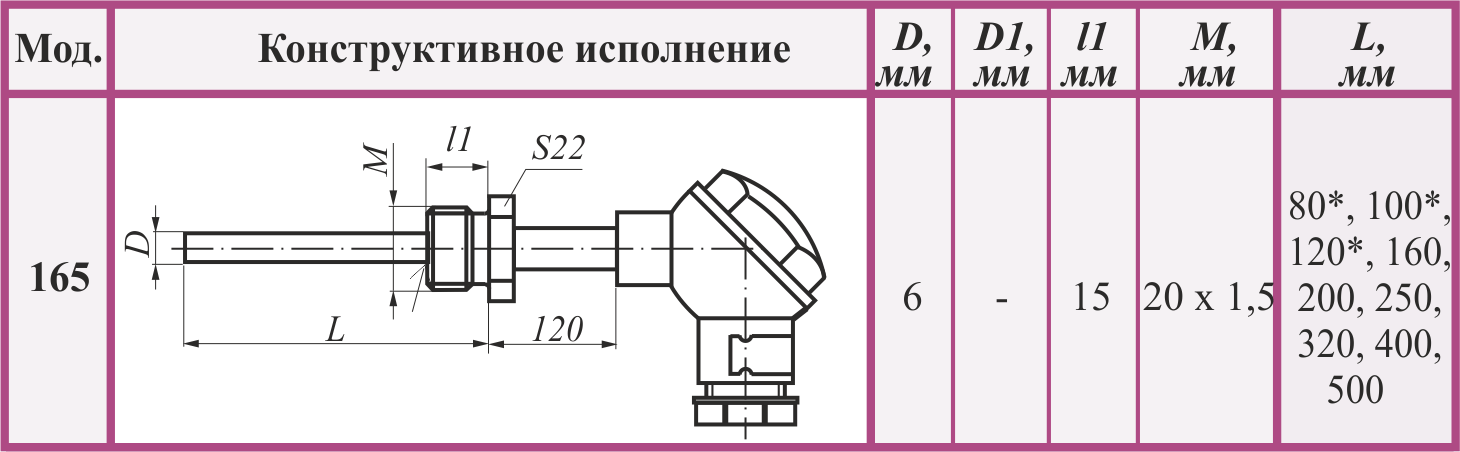

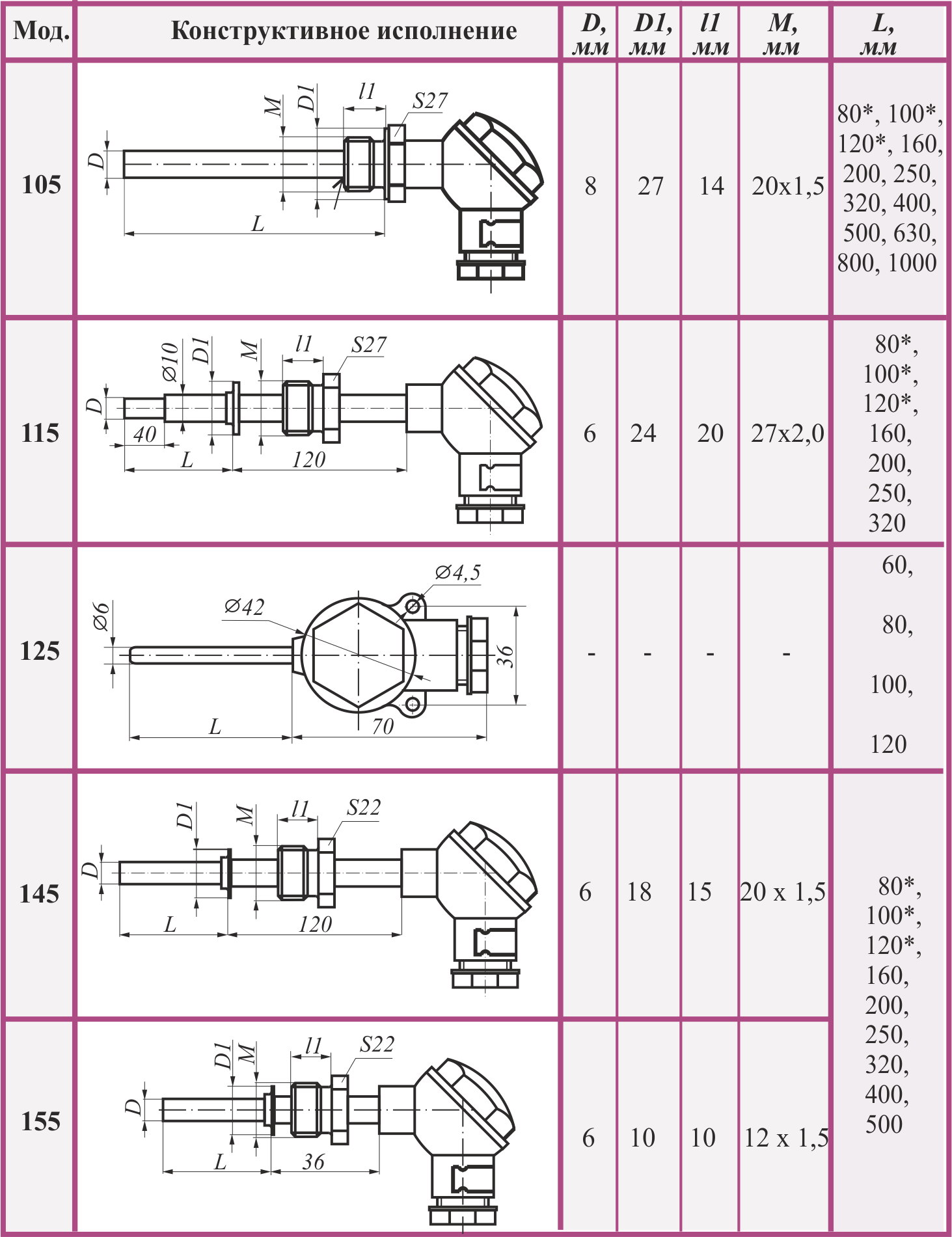

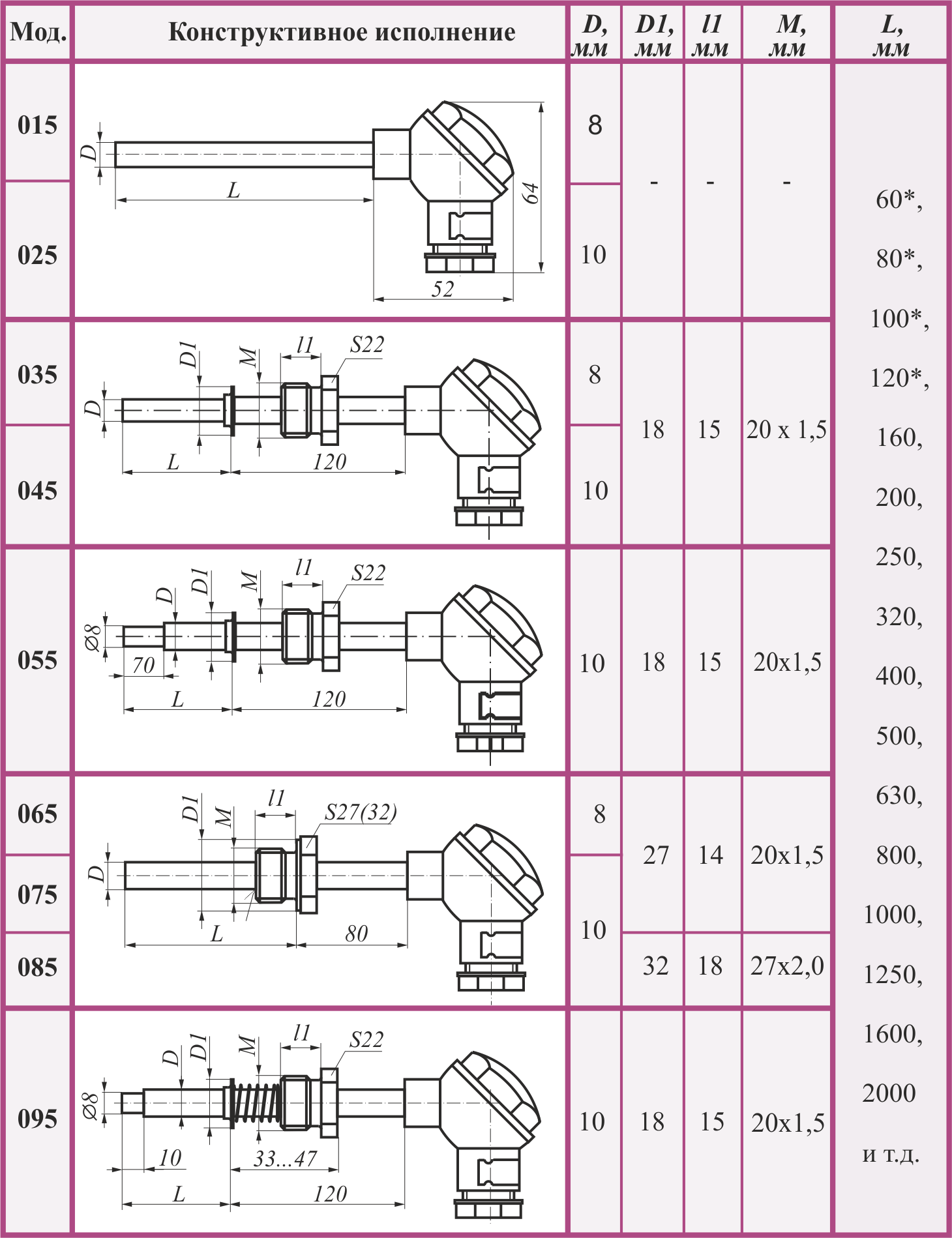

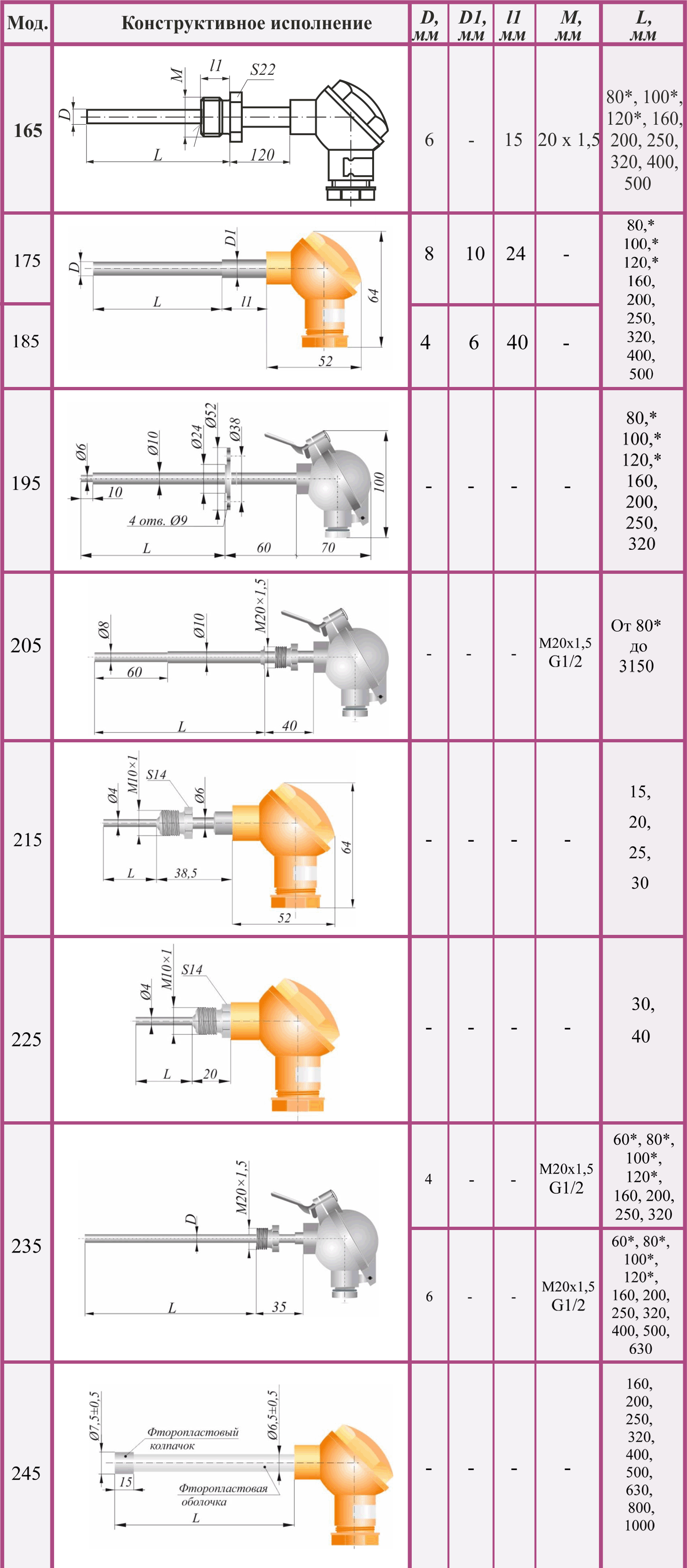

Модификация и конструктивное исполнение




Примечание:  * Для термопреобразователей с НСХ 100П и Pt100 указанный диапазон температур обеспечивается только с металлическими коммутационными головками. При пластмассовых коммутационных головках рабочая температура указанных ТС не превышает 400°С.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ


Примеры записи при заказе и в документации другой продукции в которой ТС могут быть применены:

     -  преобразователь сопротивления одинарный, модификация корпуса 035, НСХ преобразования 100П, класс А, четырехпроводная схема соединения внутренних
проводников и длина погружаемой части 320 мм.

        «Термопреобразователь сопротивления  ТС035-100П.A3.320,  ТУ4211-001-18121253-95»;

     -  преобразователь сопротивления двойной, модификация корпуса 065, НСХ преобразования 50М, класс В, трехпроводная схема соединения внутренних проводников и длина погружаемой части 250 мм.

      «Термопреобразователь сопротивления 2ТС065-50М.В3.250,  ТУ4211-001-18121253-95».
